加氣磚設備工作原理
翻轉吊具把模具空中翻轉90度以后脫模把坯體連同模具側板放置在切割臺上,縱向切割裝置通過電機帶動自身行走,對放置于切割臺上的坯體進行行走切割,切割完成后行走至暫停位置,橫向切割裝置通過電機帶動自身行走到坯體中央停止后再進行水平式切割,橫切架自上而下垂直降落切割直至上升復位
時間:2013-01-23 14:02:47 點擊次數:11646
![]() |
|||||||||
![]() |
|||||||||
(1)小車行走:預養好的坯體帶模空中翻轉90度,然后將坯體放在切割機上,由脫模機構脫去模框。然后水平切割車進行水平切割,水平切割好后,橫切小車定位自上而下進行垂直切割,切割好后橫切小車復位,吊起坯體,水平切割車復位。 (2)坯體行走:預養好的坯體帶模空中翻轉90度,然后將坯體放在切割小車上或輥道上,由脫模機構脫去模框。坯體通過小車或輥道行走進行水平切割,切割好后坯體繼續前行至橫切位置定位,進行橫向切割,切割好后前行由行車吊走坯體。 |
|||||||||
![]() |
|||||||||
1、該切割機機構簡單、緊湊,維修方便。 |
|||||||||
![]() |
|||||||||

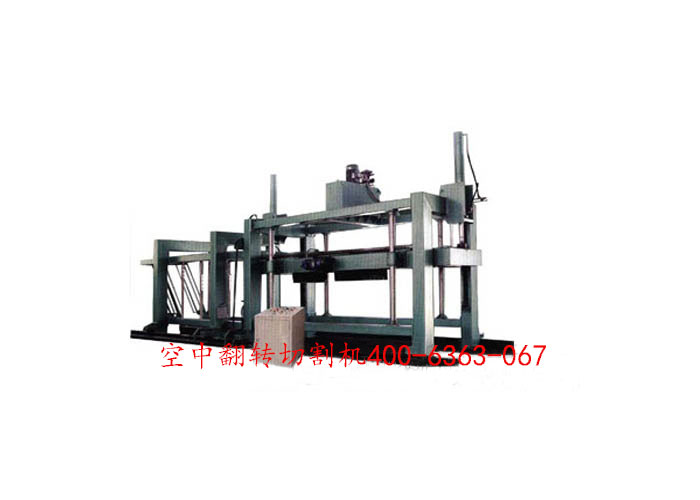

1.使用前,應檢查并確認電動機、電纜線均正常,保護接地良好,防護裝置安全有效,鋸片選用符合要求,安裝正確。 2.操作人員應雙手按緊工件,均勻送料,在推進切割機時,不得用力過猛。操作時不得帶手套。 3.啟動后,應空載運轉,檢查并確認鋸片運轉方向正確,升降機構靈活,運轉中無異常、異響,一切正常后,方可作業 4.加工件送到與鋸片相距300mm處或切割小塊料時,應使用專用工具送料,不得直接用手推料。 空翻切割機技術參數: ![]() |
|||||||||
![]() |
|||||||||

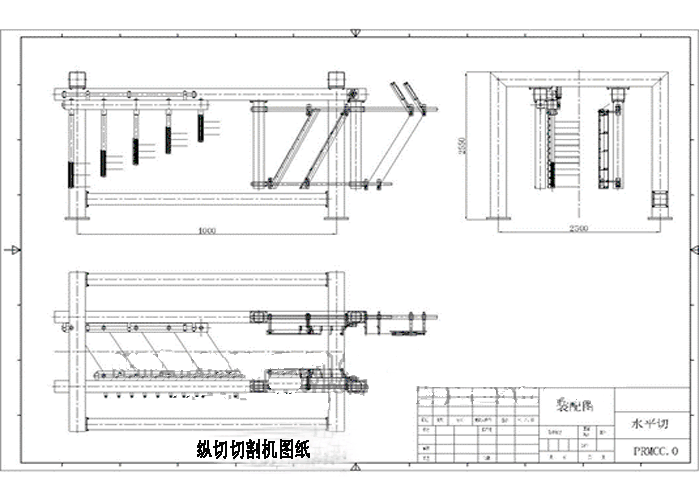

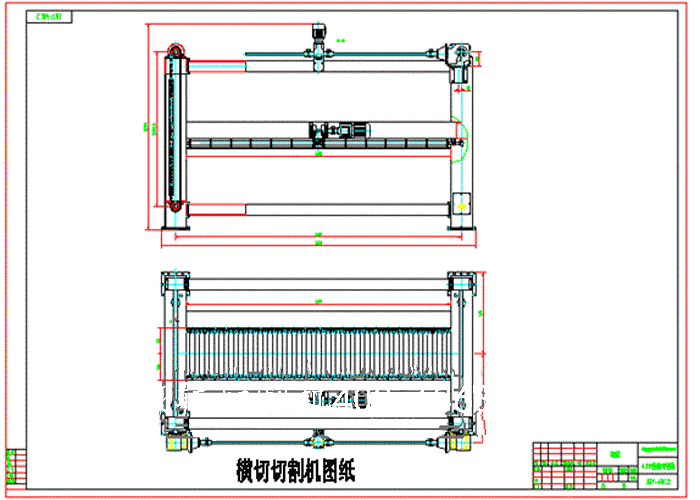

![]() ![]() ![]() 上圖為橫切切割機機結構圖紙,該切割機由龍門架、橫切架、下梁、導向軸(導向套為特制的潤滑油軸承,不需加油)、橫切擺動裝置、垂直切割傳動系統(升降由鏈輪鏈條組成)、切割鋼絲等組成。 ![]() 上圖為縱切切割機,該切割機由龍門架、橫梁、豎梁、切割軸、縱切鋼絲、水平切割鋼絲、鋼絲張緊裝置等組成。 |
|||||||||
![]() |
|||||||||
![]() |
|||||||||
